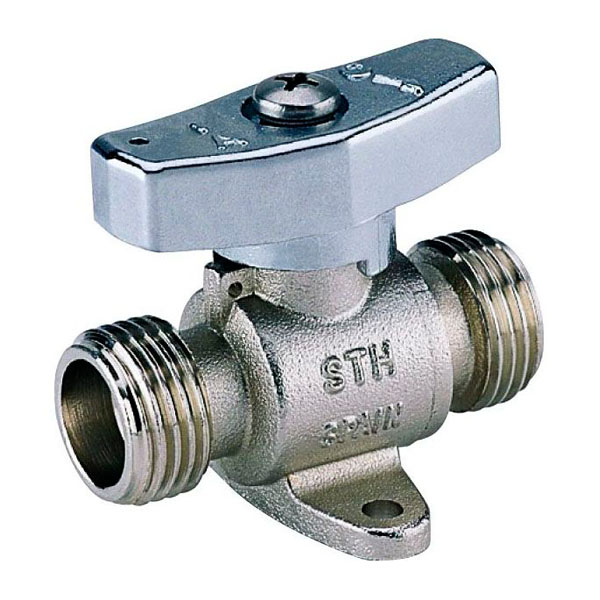

válvula esfera automática con muelle mop5 boston gas une-en 12164/12165 rosca iso 228/1 m-m 20x150 acabado cromado

Válvula de esfera automática Boston gas con muelle macho-macho de 20x150", AENOR. Las válvulas de esfera automáticas con muelle Boston Gas están destinadas a instalaciones domésticas e industriales como elemento de apertura o corte del fluido. El accionamiento es mediante 1/4 de vuelta (presionar y girar). Son fácilmente precintables y bloqueables. Están diseñadas y garantizadas para el uso en instalaciones con gases de 1ª, 2ª y 3ª familia, especificados en la norma UNE EN 437. Válvula certificada con la marca N de AENOR según la Norma UNE EN 331 y UNE 60718. Dispone del marcado CE siguiendo el Reglamento Europeo de Productos de la Construcción UE 305/2011. Principales ventajas: . Eje no eyectable (anti explosivo) . Estanqueidad al exterior asegurada mediante eje con doble junta tórica . Mariposa apta para precinto . Válvula con sistema de autobloqueo . Verificación 100% . Rosca según ISO 228-1 . Marcas según UNE EN 331Datos técnicos Máxima presión MOP 5 Máxima temperatura +60 ºC Mínima temperatura -40 ºC Cuerpo y racor Latón (UNE-EN 12.164 -12.165) Acabado cromadoEje Latón (UNE-EN 12.164 -12.165) Esfera Latón (UNE-EN 12.164 -12.165) Acabado cromado Juntas tóricas NBR (según EN 549)Juntas de cierre PTFE Mariposa Aluminio. Acabado cromado.
